数字控制器尺寸

   2.LTS-DPC2424-2S

   2.LTS-DPC2460-4S

  3.LTS-DPC2475-4S

  4.LTS-DPC24120-8

    恒流控制器具有256级亮度调节级别，可通过手动或电脑控制的方法来进行亮度调节；同时具备高低电平触发功能，可通过外部信号对光源进行亮灭控制；控制器还具备断电记忆功能，断电时可保存前次操作内容。是一款性能稳定、功能强大的光源控制器。

恒流控制器特点

1、高度集成，性能强大；

2、 256级亮度可调；

3、具有短路保护功能；

4 、既可手动调节，也可电脑控制；

5 、具有断电记忆功能；

恒流控制器参数

恒流控制器的使用方法

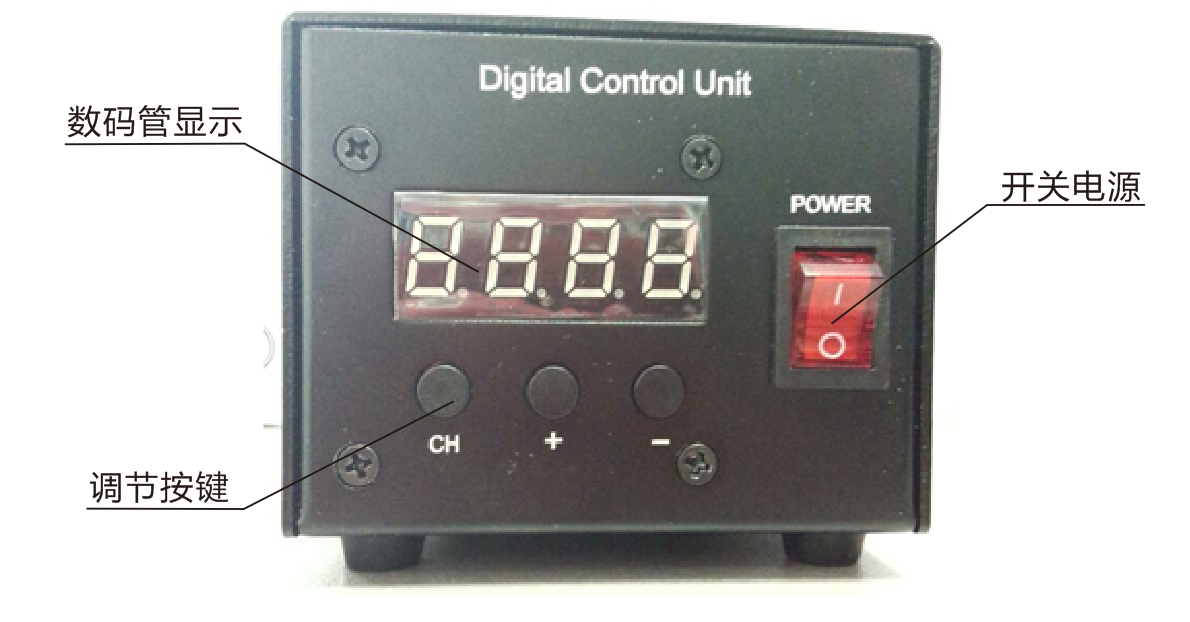

操作面板说明：

1.调节按键功能

左起第二位按键（+）为“级数加”，每按1次，数码管加1，亮度增大一级；

2.数码管显示内容

左起第一位为通道显示位，按下“CH”键时，显示数值分别在“1、2”两个字间切换，“1”至“2”表示当前操作的通道。

当通道值是1-2时，后三位为参数状态位，以十进制表示，数值从000～255可调。

举例：数码管显示“1050”，表示第1通道亮度级别为50级。

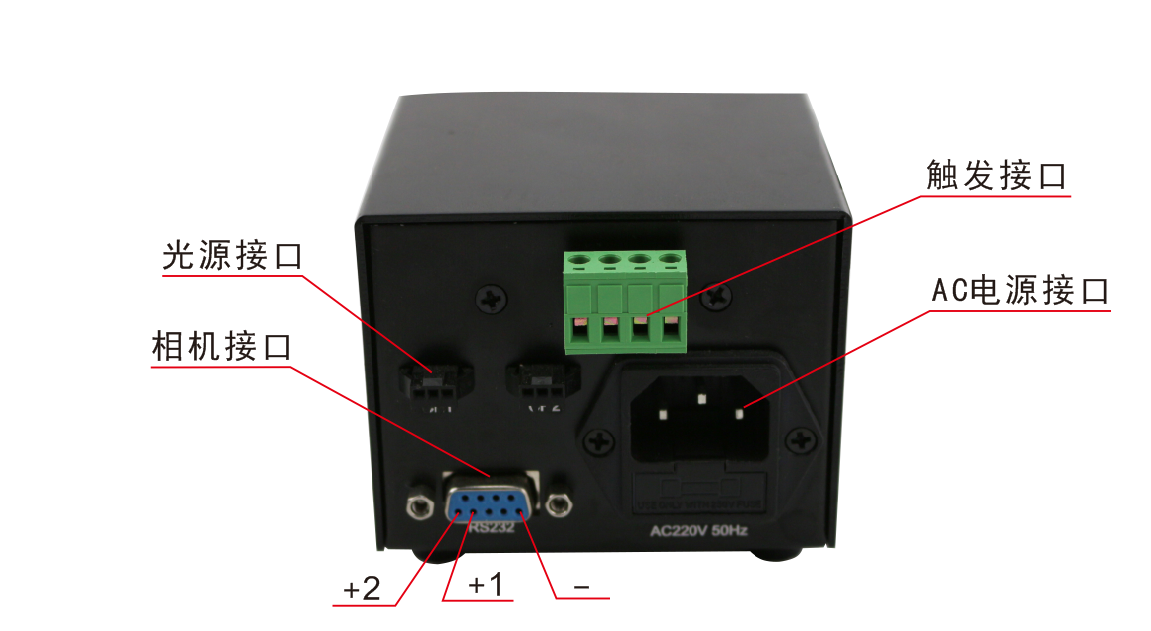

3.控制器接线

步骤1：将光源与控制器光源接口连接（见操作面板说明）

步骤2：如需进行外部触发，请将外部信号源与控制器触发接口连接，‘+’对应正极，‘-’对应负极。（见操作面板说明）

步骤3：接入电源（AC 220V），把红色开关按钮‘—’按下，‘O’凸起，指示灯亮，表示已通电。

4.特殊情况说明

当通道值为“000”时，对应通道无电流输出。

任一通道的参数状态位的数值在001～255范围内时，相应通道正常输出。

每次接通电源后打开控制器，数码管显示输出为上一次关闭控制器前保存的状态，例如上一次关闭控制器前显示输出为“1168”，则本次打开后显示输出也为“1168”。

外部触发说明

控制器的触发有正触发和负触发两种方式，通过钮子开关设定（见操作面板说明），客户可以根据实际情况灵活选择触发模式。

如上图所示，控制器通过钮子开关设定触发方式：

钮子开关向上为正触发，触发接口短接或接入低电平（0-1.5V）时输出关闭，撤掉触发信号或者触发信号电平变为（5-24V）时输出打开；

钮子开关向下为负触发，触发接口短接或接入低电平（0-1.5V）时输出打开，撤掉触发信号或者触发信号电平变为（5-24V）时输出关闭。

通讯使用说明

通讯参数

通讯数据格式（具体参照通讯协议）

恒流控制器型号

外形尺寸

    1.LTS-ACC350-1M/2M

   2.LTS-ACC350/700/150-1/2

    3.LTS-ACC350/700-4

模拟控制器通过改变电压实现亮度的无级调节，结构简单，操作方便，是最常用的一种电源，适合大多数场合；同时还提供简单的触发功能。

模拟控制器特点

1.亮度无级控制；

2.结构简单，稳定性好；

3.具有短路保护功能；

4.具有外部触发及触发反转功能；

5.具有电压显示功能。

控制器参数

模拟控制器的使用方法

操作面板说明

1.电位器调节功能

顺时针调节输出电压变大；逆时针调节输出电压变小。

LOTS系列光源频闪控制器，是一款高性能光源控制器。具有输出电压48V脉宽0-999us可调，同步输出相机触发信号12V，导通电压高时间短抑制LED内部升温提高LED亮度及寿命，内外触发功能。

频闪控制器特点
脉宽可调：0-999us导通时间（点亮光源时间）可调（周期1.42ms）；
手动控制：可手动进行调节脉宽；
增亮功能：提高输出电压，瞬间亮度提高200%以上，延长光源寿命；
外部触发：按需点亮光源；
内部触发：按固定频率点亮光源；
数据保存：每次修改，自动保存数据；
短路保护：短时间短路的自恢复功能。

频闪控制器的使用方法

显示面板说明：

调节按键功能
左起第一位按键（S ）为“选择键”，按下时切换显示的通道，可对2个通道进行设置；
左起第二位按键（+）为“级数加”，每按1次，数码管加1，亮度增大一级；
左起第三位按键（-）为“级数减”，每按1次，数码管减1，亮度减小一级。

数码管显示内容

左起第一位为通道显示位，按下“S”键时，显示数值分别在“1、2、H”三个字间切换，“1”至“2”表示当前操作的通道，“H”为触发功能选择。
当通道值是1-2时，后三位为参数状态位，以十进制表示，数值从000～999可调。当是H时，只有1和0选择（1为内部触发，0为外部触发）。

举例：数码管显示“1050”，表示第1通道亮度级别为50级。

        当按下“+”键，切换至，“H  1”时，表示当前为固定频率输出，“H  0”时，表示外部触发，来一个上升沿触发一次，输出为单个脉宽。

光源接口

 如上图所示，共有“CH1”、“CH2”共二路输出通道，输出电压为48V可调，可直接接常规24V视觉光源。 触发接口 频闪电源共有二路触发输入端，需外接触发时，将触发信号从“+”极与“-”极输入高电平（即5-24V）的电平即可。

触发接口
频闪电源共有二路触发输入端，需外接触发时，将触发信号从“+”极与“-”极输入高电平（即5-24V）的电平即可。

相机信号接口
相机信号接口同步光源输出信号，输出电压12V，供相机外部触发使用。
接线方法

（1）将光源与控制器连接好（参考接线图）。
（2）如果需要进行外部触发控制，请将外部触发信号源与控制器连接好（参考接线图）。
（3）接入电源（220VAC），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。

触发使用说明

外部触发

控制器的触发有内部触发和外部触发两种方式，客户可以根据实际情况灵活选择触发模式。
内部触发：（常亮） 光源按固定频率点亮；
外部触发：（常灭） 上升沿触发(电压5-24V)，来一个上升沿输出单个脉宽。

手动设定参数

脉宽设置

每次接通电源后打开控制器，数码管显示输出为上一次关闭控制器前保存的状态，如上一次关闭控制器前的显示输出“1168”时保存，本次打开显示输出也为“1168”。

（1） 按下选择键S，切换要操作的通道，数值从1-2和H可调；

（2） 按下按键+，当前通道的数值增加，到999时停止；
（3） 按下按键-，当前通道的数值减小，到000时停止；
（4） 在H时，只有1和0选择

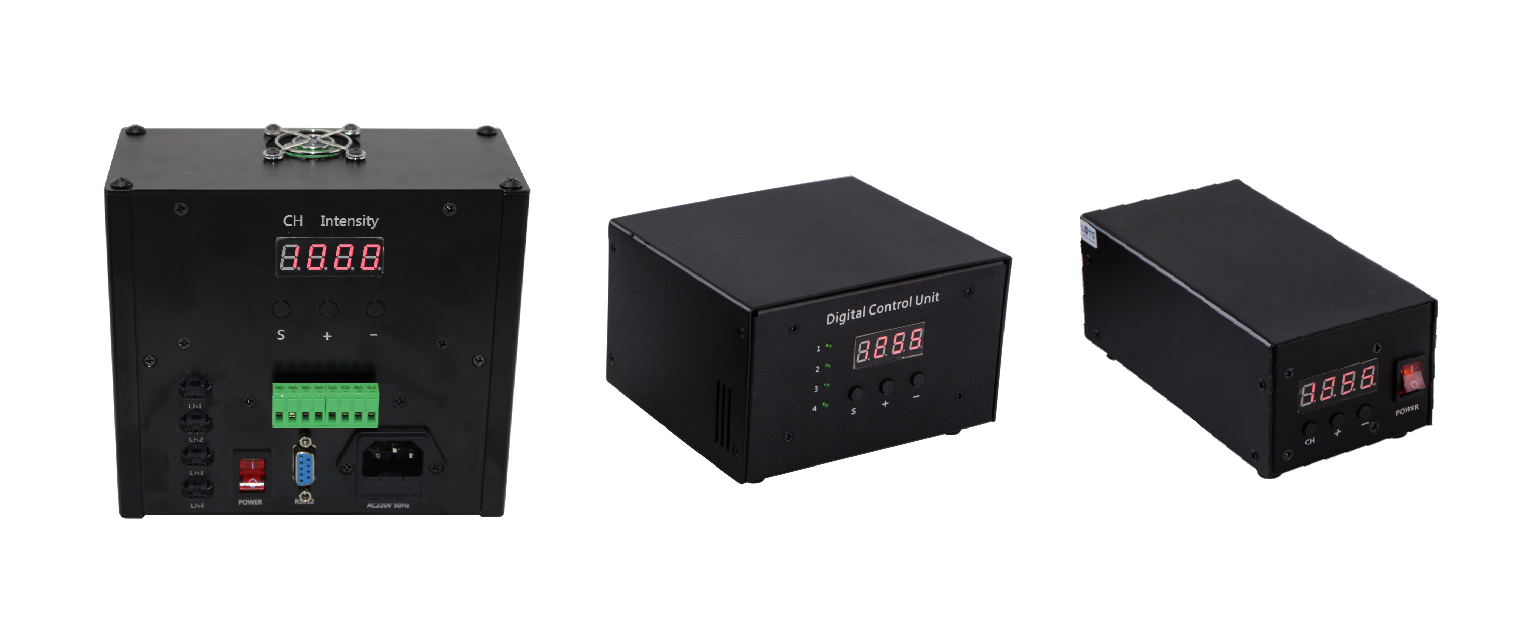

频闪控制器型号说明

外形尺寸

迷你小盒子模拟控制器，是一款具备手动调节光源控制器。具有13.3-24V电压调节功能、带触发功能、体积小巧、安装方便简单。

控制器特点：
电压可调：13.3-24V电压输出可调；
手动控制：可手动进行亮度调节；
外部触发：将外部信号，如摄像头的触发信号输入至控制器，可以使光源进行频闪照明，从而大大延长光源的寿命；
安装方便：采用卡扣轨道安装方式，简单易用；
短路保护：短时间短路的自恢复功能。

性能参数：

外形尺寸（mm）

1.LTS-APC24-2F
